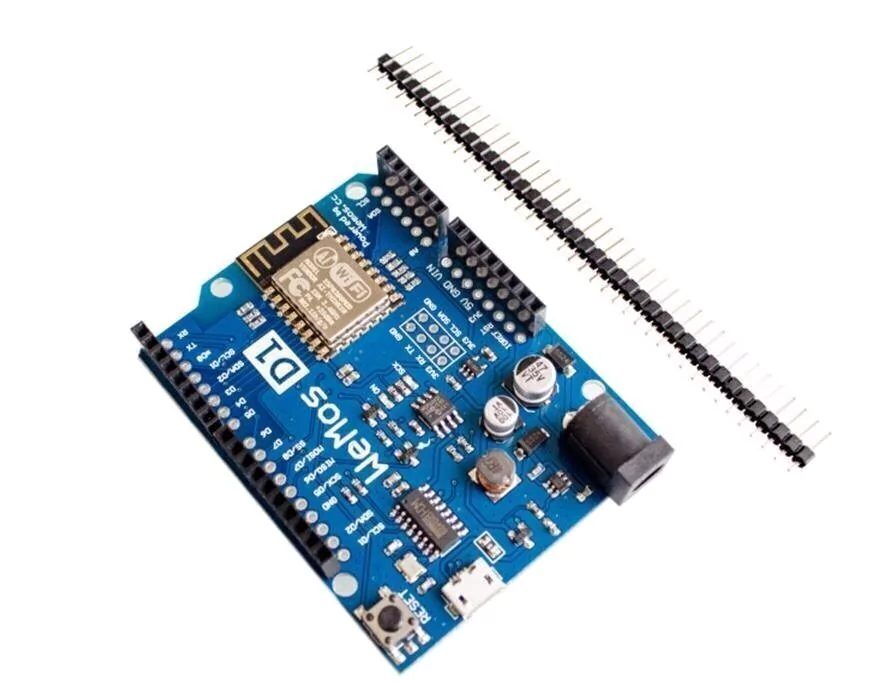

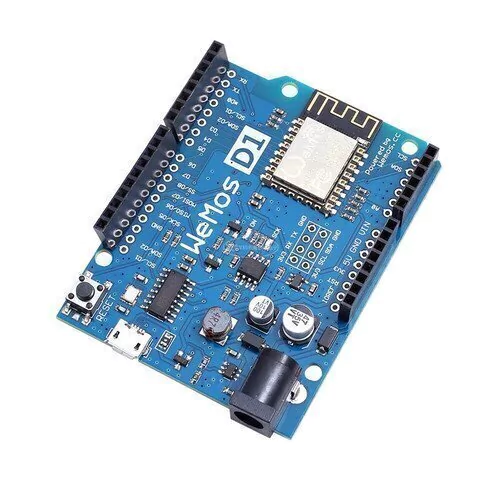

WeMos D1 mini ESP8266
Plataforma de desarrollo para Internet de las cosas (IoT) de facil integración. Te permite crear rápidamente proyectos que se pueden conectar a internet por Wifi.
El Wemos D1 mini ESP8266 es una tarjeta de desarrollo similar a Arduino, especialmente orientada al Internet de las cosas (IoT). Está basado en el SoC (System on Chip) ESP8266, un chip altamente integrado, diseñado para las necesidades de un mundo conectado. Integra un potente procesador con Arquitectura de 32 bits (más potente que el Arduino Due) y conectividad Wifi.
Para el desarrollo de aplicaciones se puede elegir entre los lenguajes Arduino y Lua. Al trabajar dentro del entorno Arduino podremos utilizar un lenguaje que ya conocemos y hacer uso de un IDE sencillo de utilizar, ademas de hacer uso de toda la información sobre proyectos y librerías disponibles en internet. La comunidad de usuarios de Arduino es muy activa y da soporte a plataformas como el ESP8266.
Wemos está diseñado especialmente para trabajar en protoboard o soldado sobre una placa. Posee un regulador de voltaje en placa que le permite alimentarse directamente del puerto USB. Los pines de entradas/salidas trabajan a 3.3V. El chip CH340G se encarga de la comunicación USB-Serial.
ESPECIFICACIONES TÉCNICAS
Voltaje de Alimentación: 5V DC
Voltaje Entradas/Salidas: 3.3V DC
SoC: ESP8266 (Módulo ESP-12E)
CPU: Tensilica Xtensa LX3 (32 bit)
Frecuencia de Reloj: 80MHz/160MHz
Instruction RAM: 32KB
Data RAM: 96KB
Memoria Flash Externa: 4MB
Pines Digitales GPIO: 11 (pueden configurarse como PWM a 3.3V)
Pin Analógico ADC: 1 (0-1V)
UART: 1
Chip USB: CH340G
Certificación FCC
Antena en PCB
Corriente Standby: 40uA
Corriente Pico: 400mA
Consumo corriente promedio: 70mA
Consumo de potencia Standby < 1.0mW (DTIM3)
Dimensiones: 34.2mm x 25.6mm
Peso: 10g
NETWORKING
802.11 b/g/n
Wi-Fi Direct (P2P), soft-AP
Stack de Protocolo TCP/IP integrado
Procesador MAC/Baseband integrado
Módulos WEP, TKIP, AES y WAPI integrados
PLLs, reguladores, DCXO y manejo de poder integrados
Potencia de salida de +19.5dBm en modo 802.11b
STBC, 1×1 MIMO, 2×1 MIMO
SDIO 2.0, SPI, UART
| Microcontroller |
ESP-8266EX |
| Operating Voltage |
3.3V |
| Digital I/O Pins |
11 |
| Analog Input Pins |
1(Max input: 3.2V) |
| Clock Speed |
80MHz/160MHz |
| Flash |
4M bytes |
| Length |
68.6mm |
| Width |
53.4mm |
| Weight |
25g |
| Pin |
Function |
ESP-8266 Pin |
| TX |
TXD |
TXD |
| RX |
RXD |
RXD |
| A0 |
Analog input, max 3.3V input |
A0 |
| D0 |
IO |
GPIO16 |
| D1 |
IO, SCL |
GPIO5 |
| D2 |
IO, SDA |
GPIO4 |
| D3 |
IO, 10k Pull-up |
GPIO0 |
| D4 |
IO, 10k Pull-up, BUILTIN_LED |
GPIO2 |
| D5 |
IO, SCK |
GPIO14 |
| D6 |
IO, MISO |
GPIO12 |
| D7 |
IO, MOSI |
GPIO13 |
| D8 |
IO, 10k Pull-down, SS |
GPIO15 |
| G |
Ground |
GND |
| 5V |
5V |
- |
| 3V3 |
3.3V |
3.3V |
| RST |
Reset |
RST |
