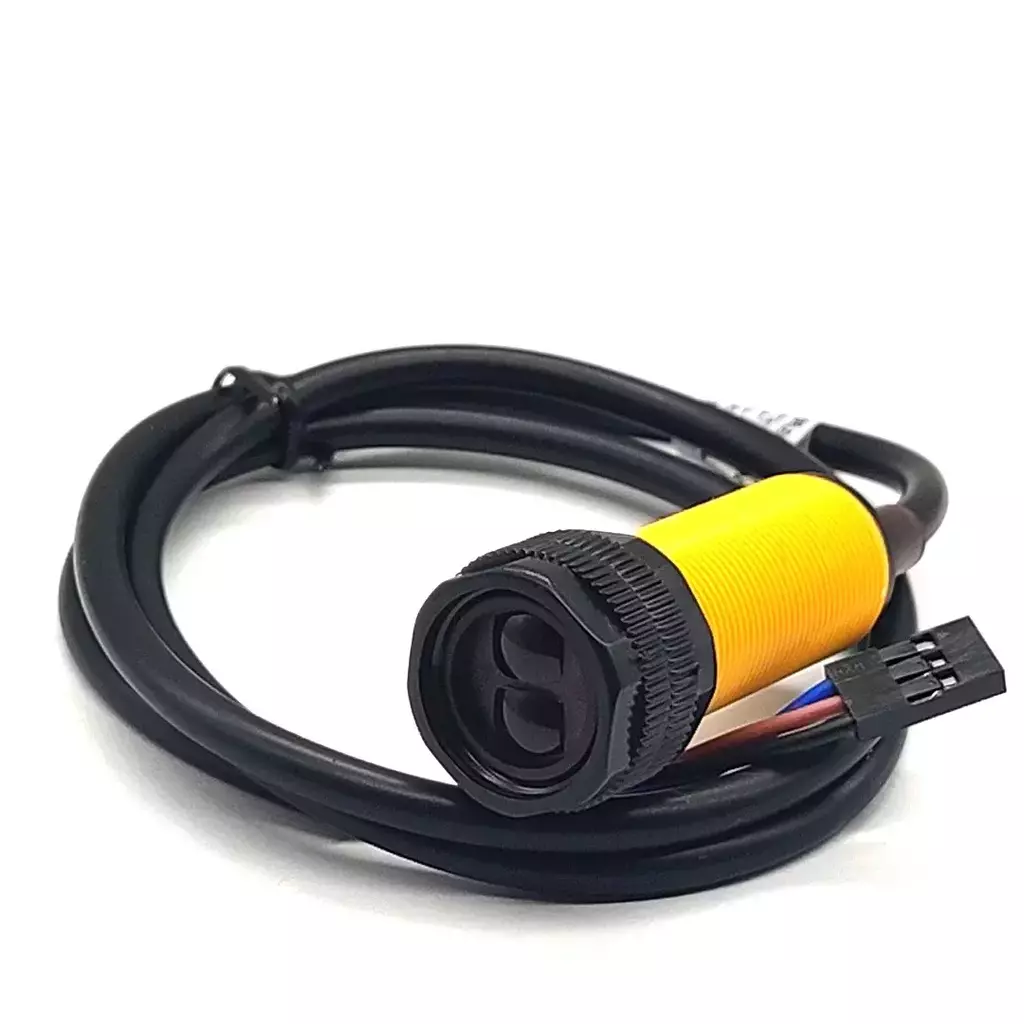

SENSOR DE DISTANCIA DIGITAL IR E18-D50NK
El sensor de distancia digital IR E18-d50nk permite medir distancia. Entonces esté sensor esta diseñado con un emisor y receptor de luz infraroja. Finalmente la detección funciona cuando el haz de luz infraroja del emisor, rebota en una superficie y es detectado por el receptor.
Lo más importante del sensor de distancia infrarojo es que su salida es digital. Por ejemplo nos arroja 1 o 0 cuando se detecta el objeto. La calibración de la detección se realiza por un potenciometro que se encuentra en la parte inferior del sensor.
CARACTERÍSTICAS:
- Voltaje de alimentación: 5VDC
- Corriente: 100mA
- Distancia: 3 – 80 cm ajustable.
- Niveles de control (ALTO: 2.3 a 5 V) (BAJO: -0.3 a 1.5V)
Sensor de distancia
DIAGRAMA DE LA CONEXIÓN DE CABLES DEL SENSOR DE DISTANCIA
El sensor de distancia E18-d50nk sólo tiene tres cables de conexión. Las tres conexiones son: Salida digital (1 ó 1), Tierra (GND) y Voltaje (VCc). El voltaje de alimentación se conectará a 5VDC. La salida, que es el cable amarillo se conectará al Arduino. Este pin se puede conectar a una entrada de interrupción para Arduino.
