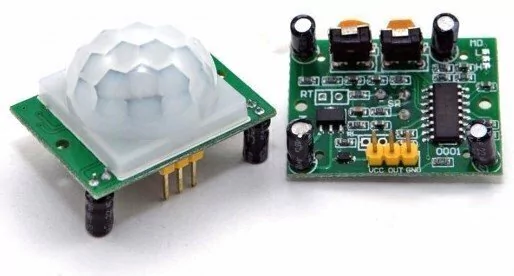

Módulo PIR HC-SR501
Con este módulo podrás detectar movimiento y construir tus alarmas o luminarias automáticas.
El sensor PIR detecta el movimiento de personas hasta 7 metros de distancia mediante el uso de una lente de Fresnel y el elemento sensible al infrarrojo para detectar cambios en los patrones de radiacion infrarroja emitida por los objetos en su vecindad.
Fácil de usar, es ideal para sistemas de alarma, la iluminación activada por movimiento, y accesorios de fiesta.
El sensor PIR es compatible con todos los microcontroladores.
Los sensores PIR tienen como función detector movimiento, normalmente se busca detector el movimiento de una persona dentro del rango del sensor. Son baratos, pequeños, de bajo consumo y fáciles de utilizar, además no se desgastan. Normalmente los podemos encontrar en electrodomésticos y gadgets para la oficina o el hogar. Son conocidos como PIR, “Sensores Infrarrojos” o “Sensores de movimiento”.
Este módulo contiene un sensor Piroelectrico, el cual puede detectar niveles de radiación infrarroja. Todo objeto emite cierto nivel de radiación, y entre mayor temperatura tenga, mayor radiación emitirá. El sensor en un detector de movimientos está dividido en 2 mitades. La razón para esto es que estamos buscando la diferencia en el movimiento no el promedio. Las dos mitades están unidas por cables de modo que se cancelan una a otra. Si una mitad recibe más o menos radiación IR, la salida cambiará a Alto o Bajo.
Los sensores PIR son perfectos para detectar cuando una persona ingresa o abandona un área, a partir de esto podemos programar muchas acciones como el encendido/apagado automático de luces, sonidos, alarmas, etc. Si bien son capaces de detectar personas, no nos pueden decir cuántas ni en qué dirección se encuentran y en algunos casos son activados por mascotas, la clave está en experimentar y encontrar los valores que funcionen adecuadamente.
ESPECIFICACIONES TÉCNICAS
Voltaje de operación: 4.5VDC-20VDC
Consumo de corriente en reposo: <50uA
Voltaje de salida: 3.3V (alto) / 0V (bajo)
Rango de detección: 3 a 7 metros, ajustable mediante Trimmer (Sx)
Angulo de detección: <100º (cono)
Tiempo de retardo: 5-200 S (puede ser ajustado (Tx), por defecto 5S +-3%)
Tiempo de bloqueo: 2.5 S (por defecto)
Temperatura de trabajo: -20ºC hasta 80ºC
Dimensión: 3.2 cm x 2.4 cm x 1.8 cm (aprox.)
Redisparo configurable mediante jumper de soldadura
APLICACIONES
Productos de Seguridad
Iluminación Automática
Automatización y control industrial
Puertas y timbres automáticos
Juguetes
