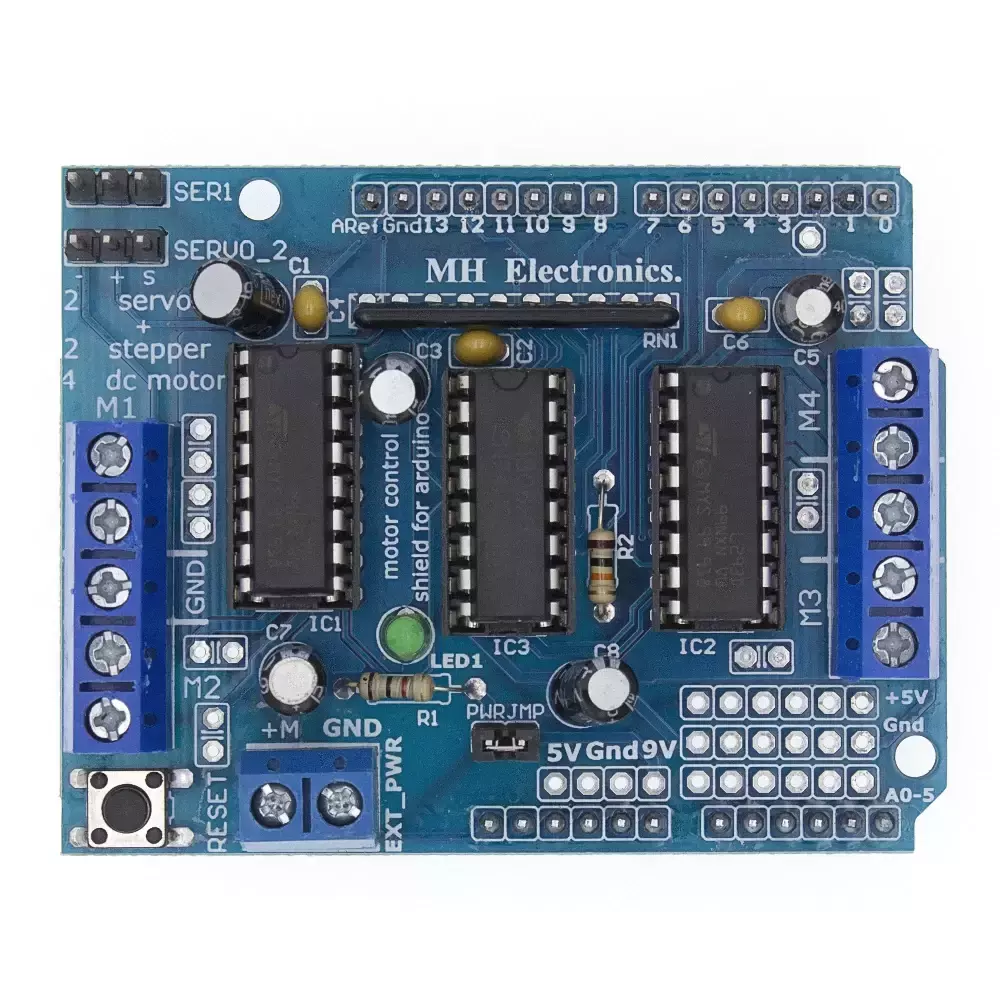

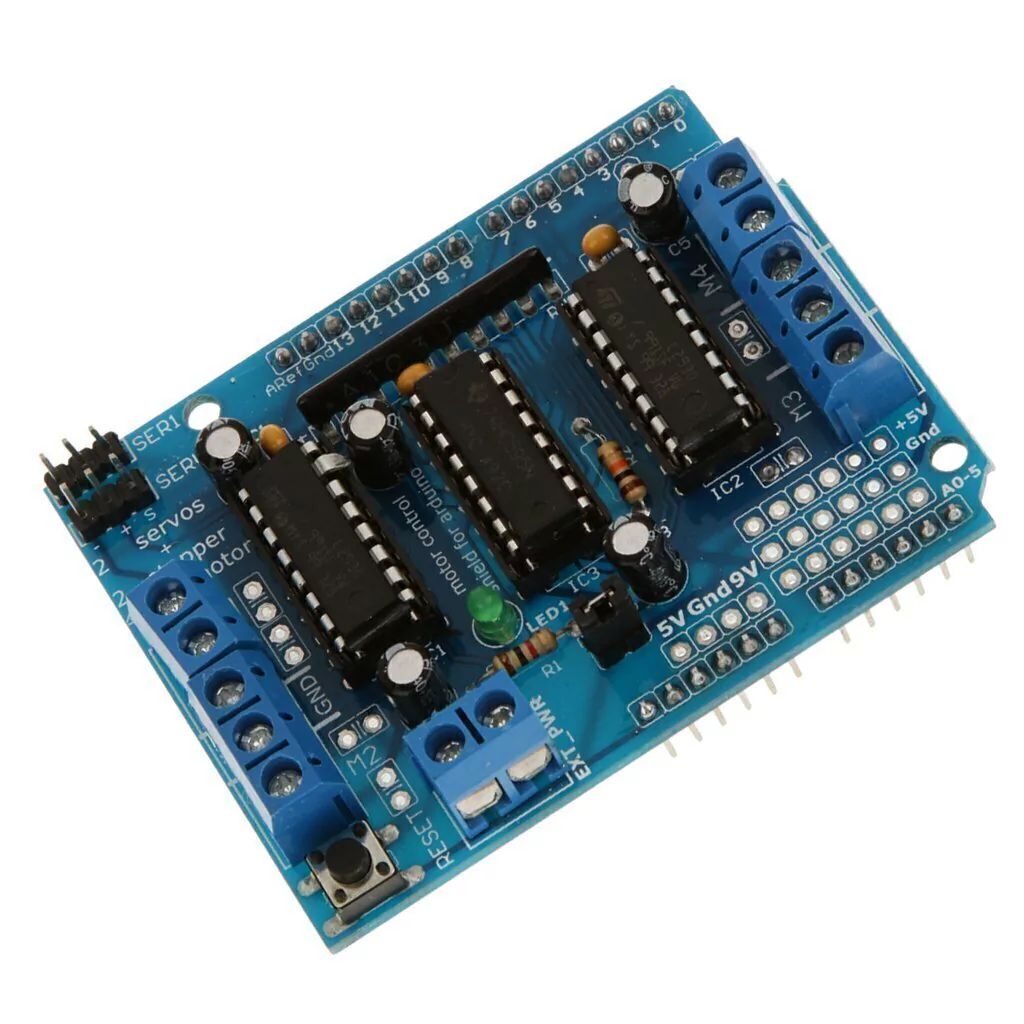

Motor Shield L293d Doble Puente H

$1.200,00

Hasta 12 cuotas

Medios de envío

Excelente Shield para Motores. Compatible con Arduino Uno, Mega 2560 y Duemilanove.

Maneja 4 motores de continua DC o 2 motores paso a paso.

Alimentación ajustable mendiante un Jumper.
- Usando una fuente de alimentación de 5v, se controlan 4 nitires DC de 5V al mismo tiempo.
- Usando la fuente de alimentación ajustable, se controla 2 motores DC 1.25V-6.45V al mismo tiempo. (Requiere utilizar la alimentación externa de 9v)

Posee 2 driver puente H L293d smd.
- Cada L293d control a 2 motores DC o 1 Paso a Paso al mismo tiempo.
- Los L293d pueden controlar una corriente constante de 600Ma por motor (1.2A pico).
- Posee protección contra descargas electrostáticas.
- Posee un regulador de voltaje LM2596s integrado.
- INCLUYE 2 DISIPADORES.

En el dorso de la placa se puede ver los pines de conexión al Arduino.

Tomando la imagen explicativa, se numeran las funciones de la placa y sus componentes:
1- Entrada de alimentación Jack.
2- Conexiones de entrada/salida de alimentación.
3- Pines de conexión para motor Paso a Paso.
4- Pines de conexión para motor DC.
5- Jumper ajustable M_PWR.
6- Llave selector de alimentación.
7- Led indicador.
8- AMS1117-ADJ Regulador Lineal Ajustable.
9- Potenciómetro para ajustar el voltaje
10- L293d Doble Puente H
11- Lm2596s. Fuente Switching 5v


FABRICANTE: WAVESHARE

Esquemático y códigos de ejemplo, buscar en página del fabricante.
