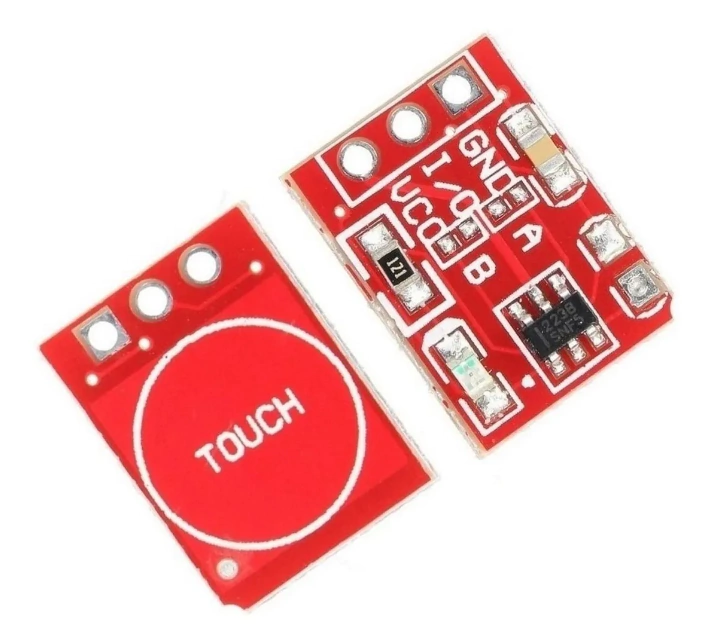

Boton Táctil Capacitivo TTP223 2,5V-5,5V - 14x14mm


Un módulo de sensor táctil capacitivo basado en el IC de sensor táctil TTP223. El módulo proporciona un área de detección táctil integrada única de 11 x 10.5 mm con un rango de sensor de ~ 5 mm. Un LED incorporado le dará una indicación visual de cuándo se activa el sensor. Cuando se activa, la salida de los módulos cambiará de su estado bajo inactivo a alto (operación predeterminada). Los puentes de soldadura permiten reconfigurar su modo de operación para que sea activo bajo o alternar salida.


Especificaciones:

Voltaje de suministro: 2.5 a 5.5V
Corriente de suministro: (Vcc = 5V): 6uA (inactivo) 16mA (activo)
Área del sensor: 11 x 10.5 mm
Alcance máximo del sensor: ~ 5 mm
Dimensiones del módulo: 15 mm x 11 mm

Jumpers, del tipo que hay que soldar, para seleccionar el modo (1-> Corto; 0-> Sin Corto):
AB = 00: salida de nivel TTL alto sin bloqueo;
AB = 01: salida de nivel TTL alto auto-bloqueada;
AB = 10: salida de nivel TTL bajo sin bloqueo;
AB = 11: salida de nivel TTL bajo auto-bloqueada;
