Sensor de Corriente ACS712T-5A
El sensor de corriente ACS712 es una solución económica para medir corriente, internamente trabaja con un sensor de efecto Hall que detecta el campo magnético que se produce por inducción de la corriente que circula por la línea que se está midiendo. EL sensor nos entrega una salida de voltaje proporcional a la corriente, dependiendo la aplicación podemos usar el ACS712-05A, ACS712-20A o el ACS712-30A, para rangos de 5, 20 o 30 amperios respectivamente

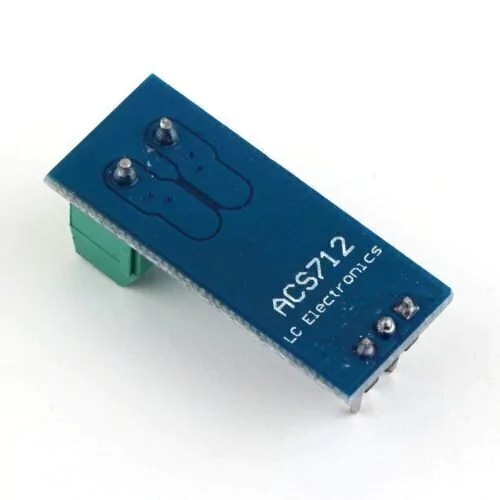

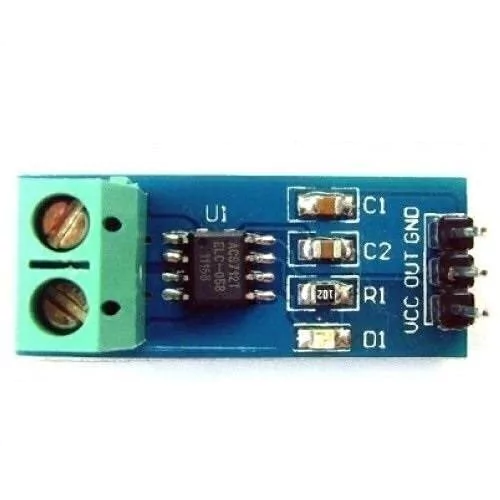

El ACS712 podemos encontrarlo en módulos, los cuales nos facilitan sus conexión, traen una bornera para conectar la línea que queremos medir y 3 pines, dos para conectar la alimentación y un pin para la salida analógica.
Este sensor te permite medir la corriente utilizando el efecto Hall, por lo que puede medir hasta 5A sin disipar energía (pérdidas por efecto Joule).
Muy util para medir corriente en fuentes de alimentación.
ESPECFICIACIONES TÉCNICAS
Voltaje de Operación: 5V
Corriente máx: 5A
Sensibilidad: 185 mV/A
Señal analógica de bajo ruido
Ancho de banda configurable mediante el pin FILTER
Tiempo de respuesta de la salida: 5us
Ancho de banda máximo: 80kHz
Error: ±1.5% (@25 ºC) ajustado en fábrica
Resistencia del conductor: 1.2mOhm
Mide tanto corrientes AC como DC
Offset de salida sumamente estable
Histéresis magnética próxima a cero
Salida ratiometrica contra la tensión de alimentación)
