Lector-Grabador RFID, fácil uso con Arduino o cualquier microcontrolador con comunicación SPI.

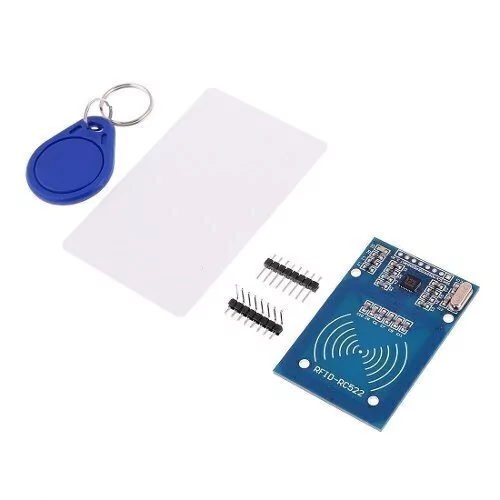

El kit de desarrollo RFID RC522 permite comenzar a desarrollar aplicaciones con rfid rápidamente ya que incluye un tag en forma de llavero y otro en forma de tarjeta, además del correspondiente lector RFID. El módulo lector esta basado en el circuito integrado MFRC522 de NXP que es un IC especializado en “comunicación sin contacto” o RFID trabajando a una frecuencia de 13.56 Mhz. El lector MFRC522 soporta tags ISO/IEC 14443 A o MIFARE .
El módulo RFID RC522 incluye también la antena para la lectura/escritura de los tags, por lo que todo el diseño de la parte de radiofrecuencia ya se encuentra incluido en el módulo y no es necesario realizar mayor ajuste para una buena comunicación. El usuario solamente debe conectar el módulo mediante la interfaz SPI del microcontrolador de su preferencia, así como a la fuente de alimentación. Cabe señalar que este módulo debe alimentarse a 3.3 volts, no a 5 volts.
Características
- Voltaje de Operación: 3.3V DC
- Corriente de Operación: 13-26mA/3.3V DC
- Corriente de Standby: 10-13mA/3.3V DC
- Corriente de Sleep: <80uA
- Corriente pico: <30mA
- Frecuencia de operación: 13.56 MHz
- Transferencia de datos: Max. 10Mbit/s
- Tipos de tarjetas compatibles: Mifare1 S50, S70 Mifare1, MIFARE Ultralight, Mifare Pro, Mifare DESFire.
- Dimensiones RFID-RC522: 40 mm x 60 mm
- Dimensiones Tarjeta: 85 mm x 54 mm
- Temperatura de funcionamiento: -20 a 80 grados centígrados
- Temperatura de almacenamiento: -40 a 85 grados centígrados
- Humedad relativa: 5% hasta 95 %
- La tasa de transmisión por defecto: 9600bps, velocidad de transferencia máxima : 1228800bps
Características del llavero NFC:
- Chip: Philips Mifare 1 S50
- Capacidad: 8Kbit EEPROM
- Cada tarjeta tiene un único numero de serie de 32-bit
- Incorpora mecanismo de anti-colisión lo que permite concurrencia en la lectura
- No requiere de conexión a fuente de alimentación externa.
- Cuenta con un período de almacenamiento de 10 años, puede sobreescribirse 100000 veces y leerse ilimitadamente.
- Temperatura de operación: -20 ℃ ~ 50 ℃.
- Humedad: 90%.
- Frecuencia de operación: 13.56MHz
- Protocolo RF: ISO14443A
- Velocidad de comunicación: 106KBPS
- Distancia de lectura/escritura : ≤ 10cm
Características de la tarjeta IC:
- Chip: Philips Mifare 1 S50
- Capacidad de almacenamiento: 8Kbit
- Frecuencia de operación: 13.56 MHz
- Velocidad de comunicación: 106Kbps
- Distancia de lectura/escritura: 2.5 ~ 10cm
- Tiempo de Lectura/escritura: 1 ~ 2ms
- Temperatura de operación: -20 °C ~ 85°C
- Capacidad de sobreescritura:> 100,000 times
