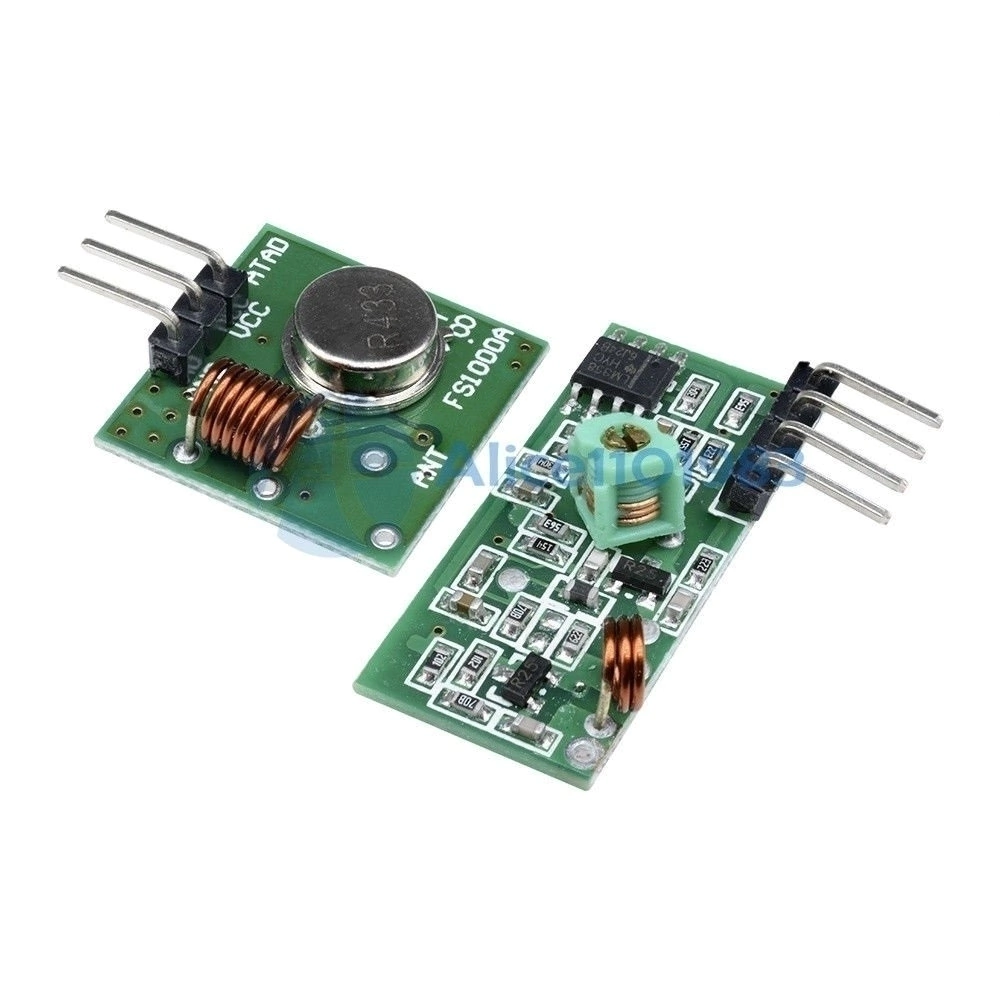

Módulo RF 315MHz TX y RX
Controla tus proyectos de inalambricamente utilizando este módulo de readiofrecuencia. Ideal para controlar tu warbot o robot explorador.
En muchas ocasiones es necesario establecer un enlace de comunicación inalámbrico entre microcontroladores, la forma más sencilla es utilizando estos módulos de radiofrecuencia: un transmisor y un receptor de 315MHz. Estos módulos nos permiten realizar una conexión inalámbrica simplex (un solo sentido) entre 2 microcontroladores como: pic, arduino, etc.
La frecuencia de trabajo es de 315MHz, debido a que es una banda de libre uso. Para utilizar estos módulos basta con alimentarlos y conectar el pin de Datos por un lado del Transmisor (TX) y en otro el Receptor (RX). Para la programación no es necesario agregar ningún tipo de librería, ya que es un proceso "transparente", por lo que el programa sería igual a usar una comunicación serial (UART) entre 2 MCUs, sin embargo existen algunas librerías que nos ofrecen ciertas ventajas como: verificación de errores, redundancia, etc.
La antena tiene una gran influencia en el módulo receptor, por lo que se recomienda conectar un cable de cobre de unos 17cm de largo para alcanzar la frecuencia de 433MHz. La posición de la antena también afecta la recepción de datos. El cable de la antena debe estar debidamente aislado.
ESPECIFICACIONES TÉCNICAS
Módulo TX:
Voltaje de Operación: 3.5V~12V
Entrada de datos: TTL
Corriente de trabajo: Máximo <= 40mA (12V), mínimo <= 9 mA (3.5V);
Alcance: 20 metros~200 metros (a mayor voltaje, mayor potencia de transmisión)
Potencia de transmisión: 10 mW (5V);
Frecuencia de transmisión: 315MHz
Tasa de transferencia de datos: 4KB/seg
Baud Rate recomendado: 2400
Modulación: ASK/OOK
Antena (no incluida): Alambre de cobre de 25cm (recomendado)
Pines de salida: DATA(TX)/VCC/GND
Módulo RX:
Voltaje de Operación: 5V DC
Consumo de corriente: 4mA
Sensibilidad del receptor: -105dB
Frecuencia de recepción: 315MHz
Modulación: ASK/OOK
Principio de funcionamiento: Receptor Superregenerativo
Antena (no incluida): Alambre de cobre de 25cm~32cm (recomendado en forma de espiral)
Pines: GND/DATA(RX)/VCC
