Matriz de LED 8x8 Max7219

$314,40

Al trabajar con leds tarde o temprano desearemos realizar nuestra propia matriz led. Si bien es posible construir una matriz utilizando leds individuales, también podemos optar por una matriz de fábrica ahorrando mucho tiempo. De forma similar la circuitería necesaria para manejar nuestra matriz puede ser realizada a partir de transistores discretos o utilizar un chip especializado como el MAX7219.

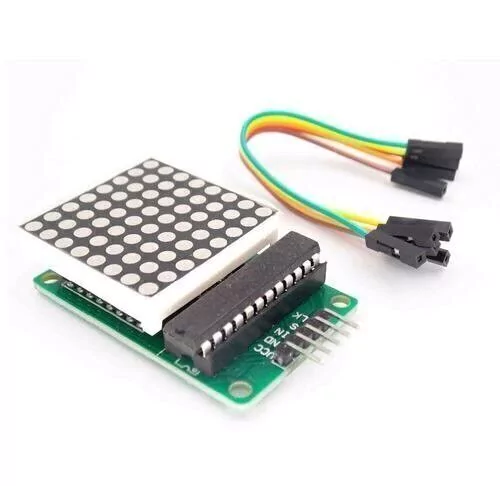

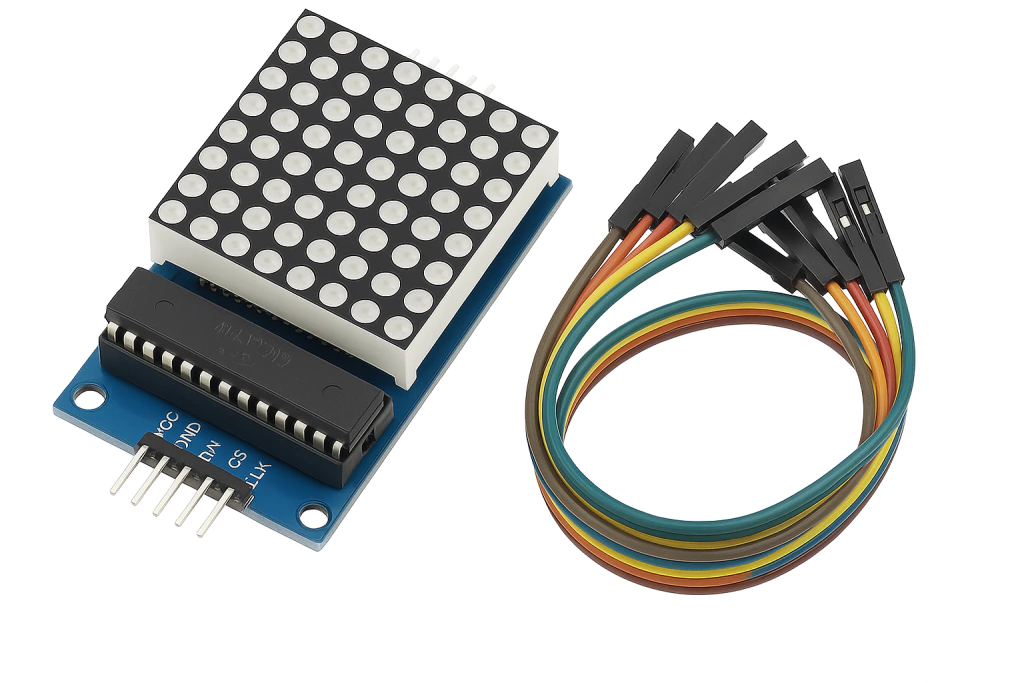

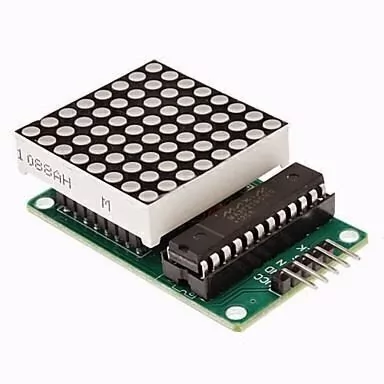

Este módulo integra una matriz de leds de 8x8 y un chip MAX7219, lo que permite trabajar rápidamente con matrices led y utilizando solo 4 cables para la comunicación. Estos módulos se pueden conectar en cascada utilizando un solo bus SPI y mostrar textos o gráficos más grandes.

El chip  MAX7219 es magnífico pues permite controlar 64 leds de forma independiente (o 8 digitos de 7-segmentos), incluye un decoder BCD, posee una memoria RAM estática interna de 8x8. Permite el control del brillo de forma digital y analógica. Solo necesita una resistencia externa para su funcionamiento. Se maneja tan sólo con 3 pines y es compatible con SPI™, QSPI™, y MICROWIRE™.

ESPECIFICACIONES TÉCNICAS

  • Voltaje de Operación: 5V DC
  • Interfaz: SPI 4 cables
  • Cátodo común
  • Entrada y salida en serie, para necesitar menos pines.
  • Controla de Matrices de 8×8 o hasta 64 Leds individuales.
  • Solo requiere una resistencia externa para los 64 Leds.
  • Incluye decodificador BCD
  • Se encarga del multiplexado de los caracteres y dígitos.
  • Incluye memoria de los caracteres.
  • Color: Rojo
  • Dimensiones: 3.2cm * 3.2cm * 1.3cm

Como conectar el módulo

  • 1. el lado izquierdo del módulo es el  puerto de entrada y el puerto de salida a la derecha
  • 2. para controlar un único módulo, sólo tiene que conectar el puerto de entrada a la CPU
  • 3. para conectar varios módulos en cascada, el puerto de entrada del primer módulo se conectan a la CPU y el puerto de salida se conecta al puerto de entrada del  segundo modulo, y así sucesivamente.
