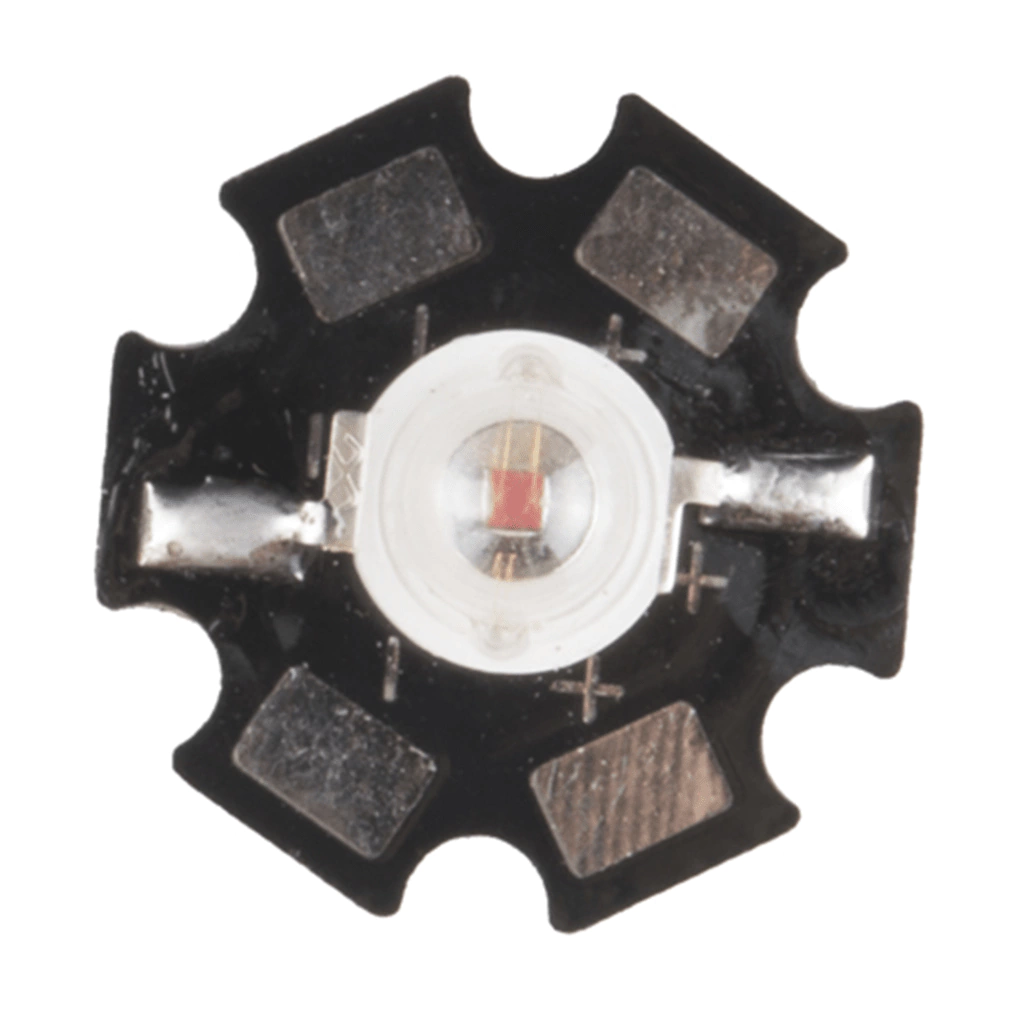

Led Rojo:
-> Tensión de operación recomendada: 2.5V
-> Corriente de operación nominal: 0.400A
-> Longitud de onda: 600nM
Recomendaciones:
Se recomienda utilizar este led con el driver correspondiente(el cual es una fuente DC-DC que puede ser encontrada en este link: https://tienda.patagoniatec.com/fuente-switching-dc-dc-1w-pwm.html), ya que en el caso de pensar en poner una resistencia, se necesitaria poner una resistencia del al menos 5W.
Asimismo, este led esta diseñado para ser utilizado con su disipador correspondiente. El mismo debe tener el tamaño de una moneda de $1 y puede utilizarse los mismos que se utilizan para los divisores resistivos.
Modo de conexión:
La fuente de alimentación se debe conectar primero al driver, siendo conectado el POSITIVO de la fuente en el pin VIN+ y el NEGATIVO de la fuente en VIN-. Luego de tener conectado este dispositivo, procederemos a conectar el led en cuestión. Para esta conexión, es necesario conectar el pin LED+ del driver al pin +(positivo) del led, y el pin LED- al -(negativo).
