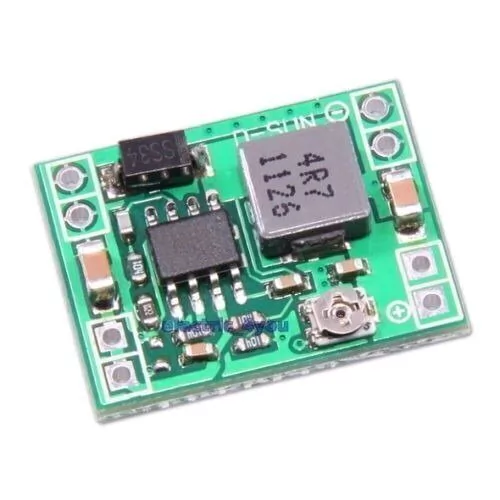

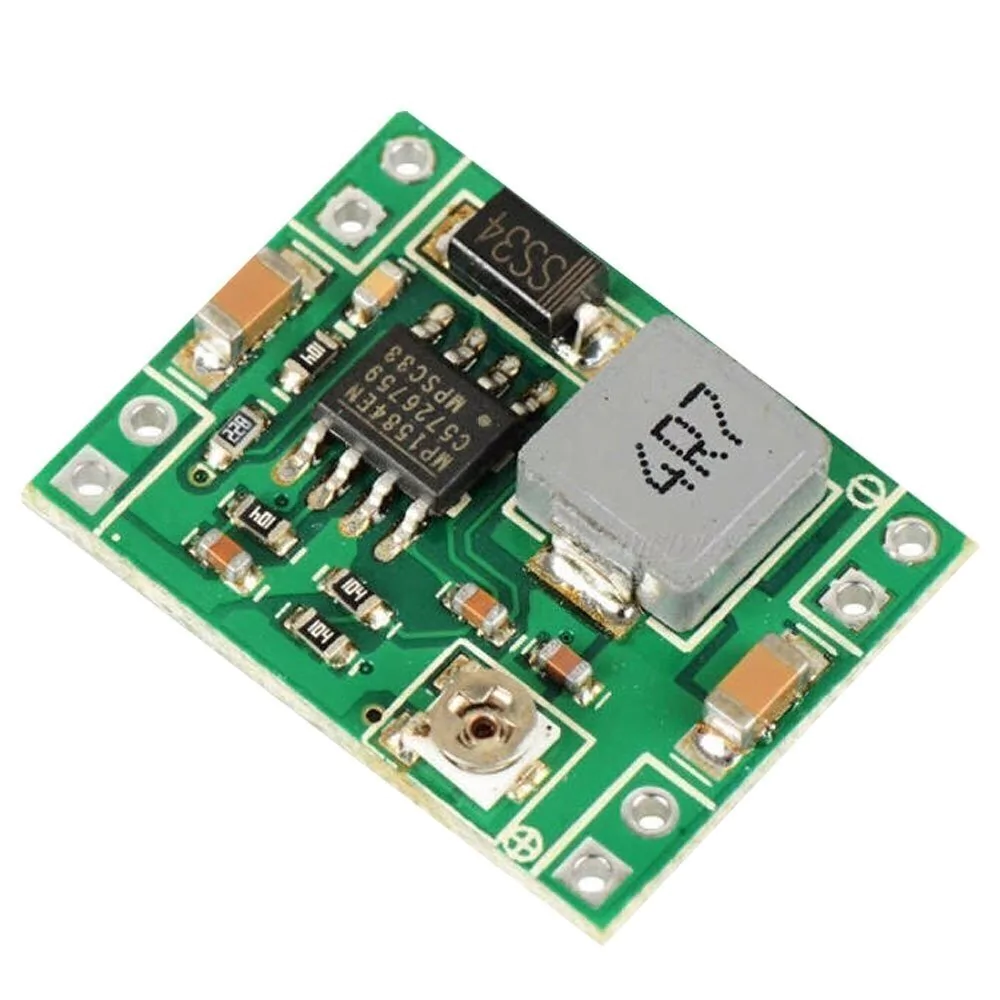

Este es un conversor de voltaje Step-Down DC-DC tipo Buck, basado en el MP1584. Convierte voltajes entre 4.5V y 28V a voltajes menores entre 0.8V y 18V. Es capaz de manejar una carga de hasta 3A con una alta eficiencia. Cuando se emplee para una corriente mayor a 1A se recomiendo utilizarlo con un disipador de calor.
Este circuito te permite tener un voltaje regulado a partir de una fuente de alimentación con un voltaje mayor, por ejemplo si tienes una fuente de 12V o 24V puedes regularlos a 5V, 3.3V, 2.2V, etc, para el uso con microcontroladores, Arduino, PICs, Raspberry Pi, fuentes variables, drivers para leds, etc.
El módulo conversor es una fuente de alimentación conmutada, así que su eficiencia es significativamente mayor en comparación con los populares reguladores lineales de tres terminales, especialmente con tensiones de entrada superiores.
Nota: El voltaje de entrada debe de ser al menos 1.5V mayor que el voltaje de salida.
Características:
Amplio rango de operación, desde 4.5V hasta 28V
Hasta un 92% de eficiencia
Frecuencia de conmutación programable de 100kHz a 1.5 MHz
Modo de omisión de pulsos de alta eficiencia para capacitores cerámicos estables
Limite de corriente configurado internamente, sin necesidad de un resistor sensor de corriente
Protección de sobrecorriente ciclo a ciclo
Bloqueo de subvoltaje de entrada (UVLO).
Especificaciones:
Voltaje de entrada: 4.5V-28VDC
Voltaje de salida: 0.8V-18VDC
Corriente de salida continua: Max. 3A
Corriente de salida de pico: 4A
Eficiencia máxima: 92%
Voltaje de rizo a la salida: ±30mV
Frecuencia de conmutación: 100kHz to 1.5MHz
Temperatura de operación: -40°C +85°C
Dimensiones: 22mm*17mm*4mm (largo*ancho*altura)
**Las imágenes son ilustrativas y puede no representar al producto con fidelidad.
