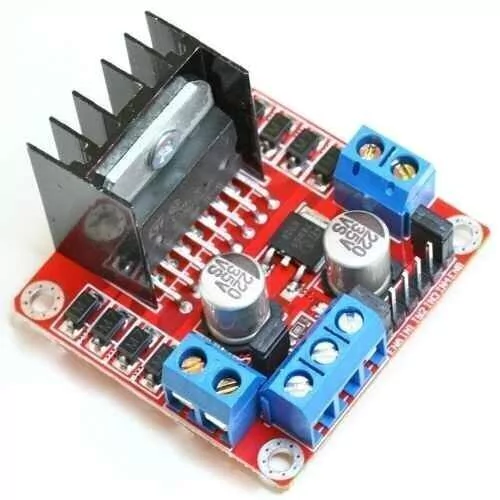

Este módulo posee dos puentes H que permiten controlar 2 motores DC o un motor paso a paso bipolar/unipolar.
El módulo permite controlar el sentido de giro y velocidad mediante señales TTL que se pueden obtener de microcontroladores y tarjetas de desarrollo como Arduino, Raspberry Pi o Launchpads de Texas Instruments.
Tiene integrado un regulador de voltaje de 5V encargado de alimentar la parte lógica del L298N, el uso de este regulador se hace a través de un Jumper y se puede usar para alimentar la etapa de control.
ESPECIFICACIONES TÉCNICAS

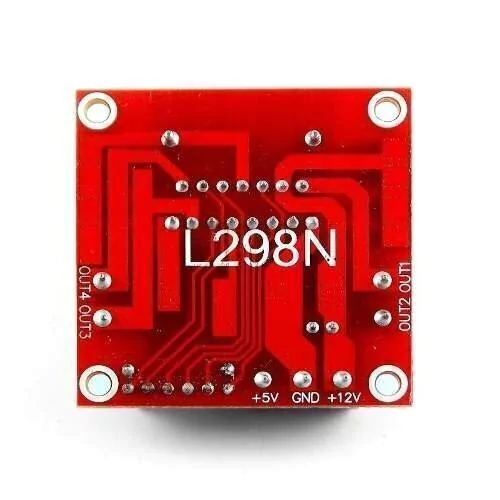

Chip: L298N
Canales: 2 (soporta 2 motores DC o 1 motor PAP)
Voltaje lógico: 5V
Voltaje de Operación: 5V-35V
Consumo de corriente (Digital): 0 a 36mA
Capacidad de corriente: 2A (picos de hasta 3A)
Potencia máxima: 25W
Peso: 30g
Dimensiones: 43 * 43 * 27 mm
NOTAS

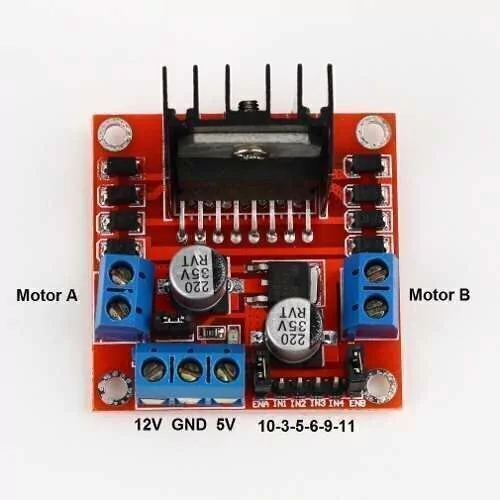

Voltaje de alimentación, mínimo de 5 V. Posee dos entradas, una de 5V para controlar la parte lógica y otra para alimentar las salidas al motor, que pueden ser de 5V o más.
Posee un regulador de voltaje de 5V 78M05, para alimentar la etapa lógica del L298N, sin embargo, cuando la alimentación supera los 12V, se recomienda, utilizar una fuente de 5V externa como fuente de alimentación.
Admite entradas de señal PWM para el control de velocidad.
Posee 8 diodos de protección contra corriente inversas.
CONEXIÓN DE ALIMENTACIÓN
Este módulo se puede alimentar de 2 maneras gracias al regulador integrado LM7805. Cuando el jumper de selección de 5V se encuentra activo, el módulo permite una alimentación de entre 6V a 12V DC. Como el regulador se encuentra activo, el pin marcado como +5V tendrá un voltaje de 5V DC. Este voltaje se puede usar para alimentar la parte de control del módulo ya sea un microcontrolador o un Arduino, pero recomendamos que el consumo no sea mayor a 500mA.
Cuando el jumper de selección de 5V se encuentra inactivo, el módulo permite una alimentación de entre 12V a 35V DC. Como el regulador no está funcionando, tendremos que conectar el pin de +5V a una tensión de 5V para alimentar la parte lógica del L298N. Usualmente esta tensión es la misma de la parte de control, ya sea un microcontrolador o Arduino.
